案例背景

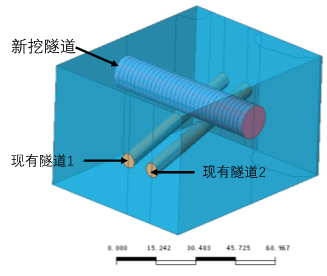

項目介紹

▼ 模型處理



土層名稱	γ/（kN/m³）	μ	Es/MPa	c/kPa	φ/°
黃-灰色砂質粉土	18.5	0.35	12	3	30.6
灰色粉質粘土	17.8	0.33	10	15	15.4
草黃-灰色粉砂	18.8	0.31	35	1.5	32.1
灰色粘土	18.0	0.33	10	19	15

* 土體襯砌層、注漿層采用八節點solid45單元，按照理想彈塑性介質考慮，土體與注漿層采用Drucker-Prager強度準則；

* 利用隧道的收斂及注漿層的收縮來模拟地層損失的發生；

項目分析及評價

▼ 盾構推進模拟

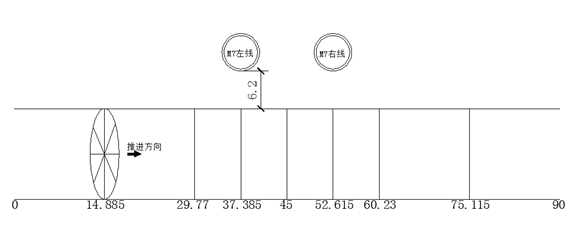

選取了八個不同開挖面位置進行了計算，得到盾構推進過程中地層、已有隧道的位移發展規律。

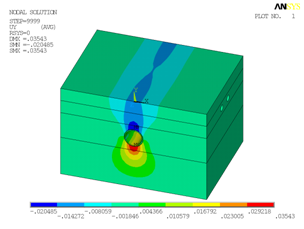

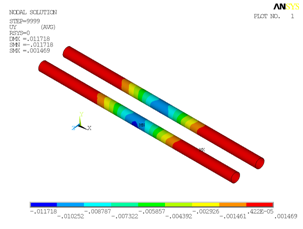

盾構推進時地層沉降	盾構推進時M7隧道沉降

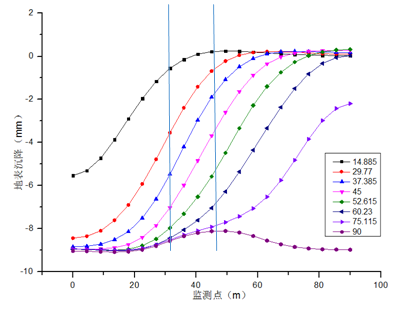

▼ 盾構推進時縱向地表沉降

随著盾構的推進，隧道中軸線上方地表處的豎直沉降不斷增大，最後穩定在9mm。地面沒有出現明顯的隆起，表明開挖面的支護壓力設置的偏小。

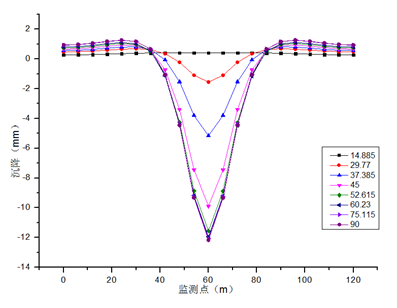

▼ 不同開挖面時左線隧道沉降

随著隧道推進，左線隧道的豎直沉降不斷增大，地表達到8mm，隧道處的變形達到12mm，對已有隧道的安全運營一定影響，因此在施工中應當加強同步注漿，并且進行補漿，控制沉降發展。

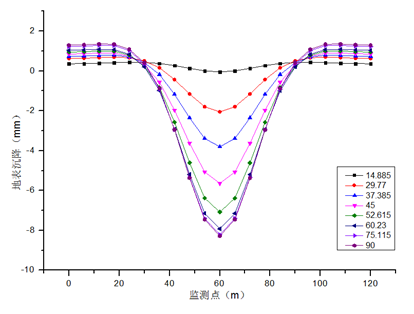

左線地表沉降	左線隧道沉降

▼ 隧道與軌道交通不同淨距的影響

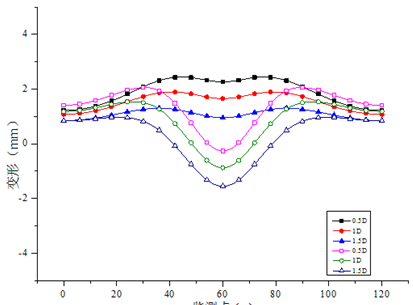

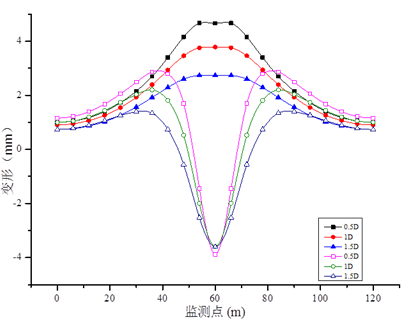

左線既有隧道縱向地表變形	左線既有隧道縱向底部變形
