項目介紹

該項目是xx鐵路擴能改造工程的關鍵控制性工程，是x市鐵路樞紐貨運列車線和客車線的過江通道，同時大橋預留雙線客運專線，作為xx至xx鐵路的過江通道。大橋為（81+162+432+162+81）m雙層六線鐵路鋼桁梁斜拉橋，四線鐵路客運專線，設計時速200km；下層是雙線貨車線，設計時速120km。同時預留了小南海水利樞紐投入運營後庫區5000t船舶通行淨空、淨高的要求并能承擔船舶的意外撞擊。

BIM 期望應用效果

該橋施工河段河床地形條件複雜，主河槽流速大、六線雙層鐵路橋安裝精度高等因素都會增加施工難度。設計和施工難度非常大，希望采用BIM技術解決複雜設計及施工現場的管理和優化施工工藝，保證按時交付。

項目成果

施工設計BIM應用概況及實施路線

該項目采用了達索系統3DEXPERIENCE CATIA和DELMIA作為整個設計方和施工方使用的BIM軟件。該大橋由設計院完成設計後将BIM模型提交給施工方，施工方在該模型基礎上深化設計，并施工組織設計進行後期的施工方案模拟，對關鍵性的施工工法進行針對性地模拟和優化。

該項目實施随著項目的開展，項目參與人員經曆了3DEXPERIENCE CATIA和DELMIA軟件相關模塊的培訓，深入掌握CATIA參數化設計和DELMIA精細化施工模拟方法。通過該項目的實施，實現了所有的橋梁構件參數化，積累了具有企業特色的橋梁參數化構件庫，實施基本路線如下：

地質和環境水文GIS信息采集和線路輸入；

橋梁方案設計和論證，确定設計方案；

橋梁骨架模型建立，同時建立參數化構件模型

橋梁設計模型建立

施工方進行深化設計

四維施工方案模拟優化

現場施工管理指導和交流

本項目應用BIM應用內容及實施成果

（1）設計模型深化階段

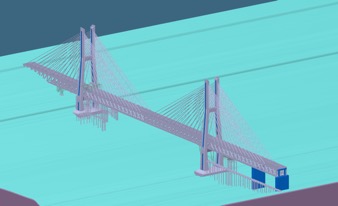

該項目設計在考慮規劃、地形、通航、行洪、環保、橋位等多方面的因素後，确定主橋布置為（81+162+432+162+81）m鋼桁梁斜拉橋，全長920.4m。基于設計院提交的三維CATIA BIM模型，施工單位勘察設計院進行深化設計，完善鋼桁梁設計，索塔設計，斜拉索設計，基礎設計和以及相關的鋼筋和施工方法說明等。CATIA用于深化具有代表性的特點在于：

二維和三維的參數化設計功能

- 模闆的超級副本、特征模闆和文檔模闆，特征模闆的白盒和黑盒功能

- 知識功能模塊

- 高速緩存讀取輕量化模型

- 複雜實體的精确造型

（2）協同設計管理

協同設計在于CATIA和DELMIA提供基于數據庫服務器的操作方法，能夠基于同一模型，實時進行多專業和骨架模闆的設計方法。例如：搭建橋梁骨架工程師和橋梁構件設計工程師可以同時工作，橋梁構件設計利用骨架可以實時進行橋梁快速設計，對于骨架工程師更改了骨架，橋梁模型會發生關聯變化。協同設計管理特性能夠加快橋梁設計速度，便于精細化的管理和應用，同時提高了設計效率和質量。

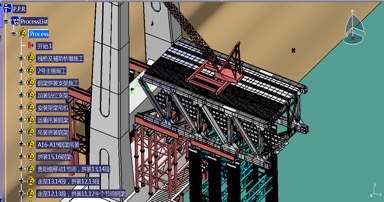

（3）施工工期模拟

該大橋的全橋鋼梁建設施工周期約為八百多天，在DELMIA施工模拟中默認以秒為标準模拟時間，仿真過程中重點模拟了鋼梁的吊裝和頂推過程。
