案例背景

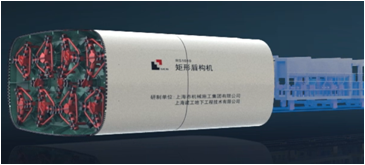

- 矩形盾構機的全稱叫“盾構法掘進的土壓平衡超大截面矩形盾構機”，擁有盾構法掘進、矩形盾構、超大截面、土壓平衡等優點，相比于傳統圓形盾構機，核心優勢在于節省空間。

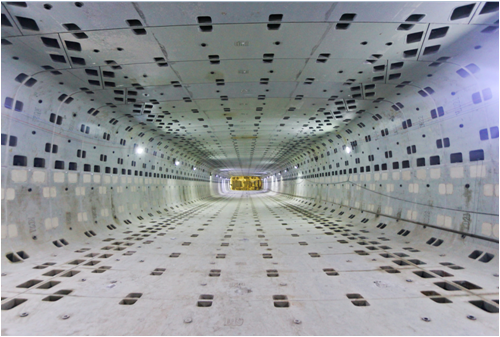

- 矩形隧道受已有空間環境分布影響的制約更小，非常适用于當前複雜的城市地下空間中。



項目介紹

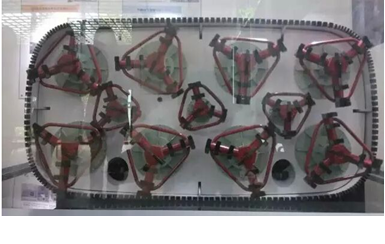

▼ 模型介紹





▼ ANSYS APDL腳本實現

et,1,beam3 et,2,link10$KEYOPT,2,2,0$KEYOPT,2,3,1!隻能受壓 et,3,matrix27,,,4   !矩陣單元（定義剛度矩陣）彈性連接 mp,ex,1,50466e3$mp,prxy,1,0.3$mp,dens,1,2.835  !考慮自重，力單位為kN,注意設置密度 mp,ex,2,kz*elemsize     !中間土彈簧彈性系數 mp,ex,3,kz*elemsize/2   !邊土彈簧彈性系數 r,1,a0,Izz1,h   !梁實常數 SecArea=1.0 !土彈簧截面積 r,2,SecArea !實常數土彈簧截面積 ! 剛度矩陣元素 r,3$rmodif,3,1,kx1$rmodif,3,7,-kx1$rmodif,3,58,kx1 $rmodif,3,13,ky1$rmodif,3,19,-ky1$rmodif,3,64,ky1 $rmodif,3,51,krz1$rmodif,3,57,-krz1$rmodif,3,78,krz1

項目分析及評價

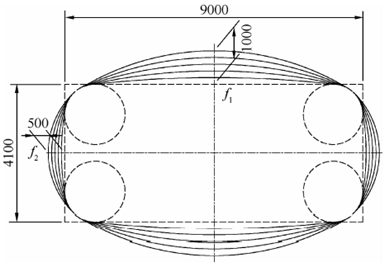

▼ 不同外形受力分析及優化

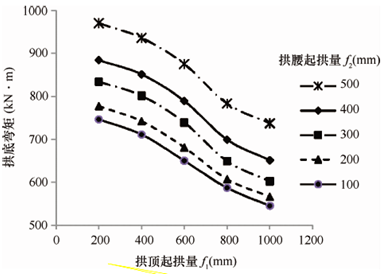

隧道的內力與不同起拱量的關系

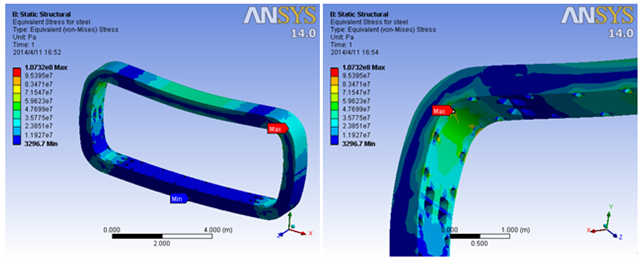

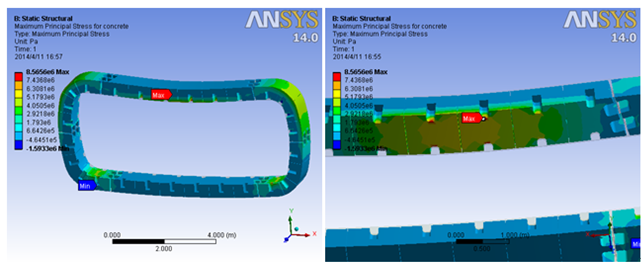

▼ 三維分析

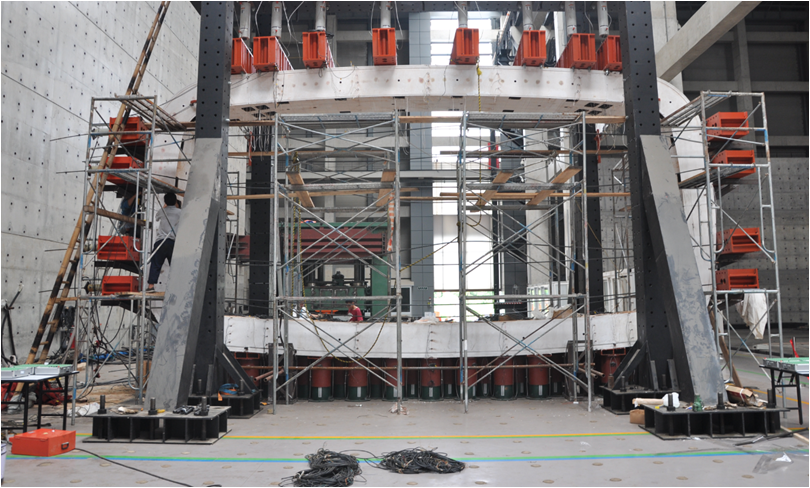

▼ 數值仿真+物理實驗
